| 取付姿勢 |
|
|---|
SM 10K 25A～500A
- 40A～150Aまでの内部部品(弁体・ガイド)に耐久性に強い
ステンレス材を採用 - 25A～300Aまで標準品、350A～500A受注生産品
| 標準仕様 | |
|---|---|
| 型式 | 10K型 |
| 使用流体 | 液体 |
| 流体温度 | 0 ℃ ～ 60 ℃ |
| 使用圧力 | 0.98 MPa以下 |
| 最高許容圧力 | 1.37 MPa |
| ライニング | エポキシ樹脂塗料(黒色) |
| 接続方法 | JIS規格のFFフランジ |
| SM-10K | 標準仕様 |
| 本体 | FC |
| 要部 | CAC |
| シートパッキン | NBR |
| フランジ | JIS |
| 塗装 | エポキシ樹脂 |
| SM 10K 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 品番 | L | E | F | 質量(kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | SM-101 | 135 | - | - | 4.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | SM-102 | 150 | - | - | 6.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SM-103 | 162 | 137 | 81 | 7.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | SM-104 | 183 | 145 | 91 | 9.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | SM-105 | 200 | 148 | 100 | 13.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | SM-106 | 210 | 158 | 105 | 15.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | SM-107 | 217 | 171 | 108 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | SM-108 | 255 | 197 | 127 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | SM-109 | 280 | 206 | 140 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | SM-111 | 416 | 245 | 208 | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | SM-112 | 560 | 285 | 280 | 130 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | SM-113 | 620 | 356 | 290 | 210 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | SM-114 | 835 | 425 | 428 | 360 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | SM-115 | 930 | 485 | 345 | 590 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | SM-116 | 950 | 535 | 300 | 750 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | SM-117 | 1000 | 575 | 345 | 960 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E.Fの寸法及び質量は参考値です。
関連製品
納入事例

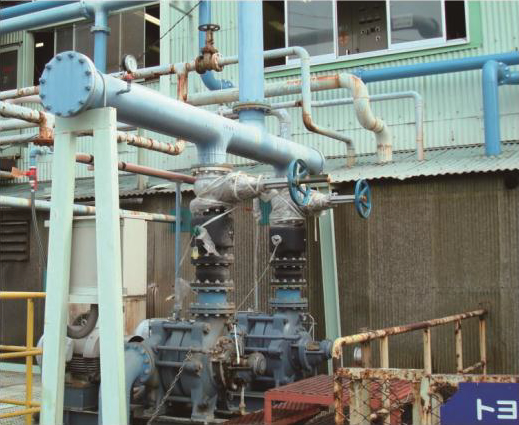

常に稼働している製鉄工場では、排水ラインも24時間連続運転しております。 取り換え頻度を抑えるために、耐久性の高いチャッキバルブとして採用された事例。
（大同特殊鋼㈱渋川工場）
