| 取付姿勢 |
|
|---|
SMC 10K 40A～300A
- 給水ラインに適合した内外面ナイロンコーティング品
- 40～150Aまで内部部品（弁体やガイド）に耐久性の強い
ステンレス材を使用 - 40A～250Aまで標準品、300Aは受注生産品
| 標準仕様 | |
|---|---|
| 型式 | 10K型 |
| 使用流体 | 液体 |
| 流体温度 | 0 ℃ ～ 60 ℃ |
| 使用圧力 | 0.98 MPa以下 |
| 最高許容圧力 | 1.37 MPa |
| ライニング | ナイロン11樹脂粉体塗装 |
| 内面塗膜厚 | 300 μm以上 |
| 接続方法 | JIS規格のFFフランジ |
| SMC 10K | 標準仕様 |
| 本体 | FC |
| 要部 | CAC |
| シートパッキン | NBR |
| フランジ | JIS |
| 塗装 | ナイロン１１ホワイト |
| SMC 10K 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 品番 | L | E | F | 質量(kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SMC-103 | 162 | 137 | 81 | 7.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | SMC-104 | 183 | 145 | 91 | 9.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | SMC-105 | 200 | 148 | 100 | 13.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | SMC-106 | 210 | 158 | 105 | 15.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | SMC-107 | 217 | 171 | 108 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | SMC-108 | 255 | 197 | 127 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | SMC-109 | 280 | 206 | 140 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | SMC-111 | 416 | 245 | 208 | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | SMC-112 | 560 | 285 | 280 | 130 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | SMC-113 | 620 | 356 | 290 | 210 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E.Fの寸法及び質量は参考値です。
関連製品
納入事例

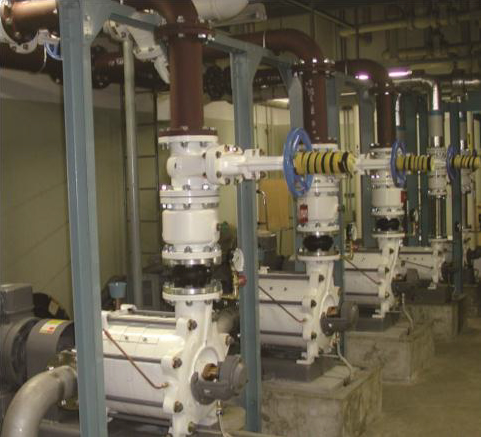

建築物件の給水ラインでウォータハンマ対策として採用された事例。
