チャッキバルブ｜SMT 20K
SMT 20K 40A～150A
- 内部材質は全て耐久性に強いステンレスを採用
- 20K鋳鉄製コンパクトタイプ
- 受注生産品
| 標準仕様 |
| 型式 |
20K型 |
| 使用流体 |
液体 |
| 流体温度 |
0 ℃ ～ 60 ℃ |
| 使用圧力 |
1.96 MPa以下 |
| 最高許容圧力 |
2.75 MPa |
| 塗装（内外面） |
エポキシ樹脂塗装 |
| 接続方法 |
JIS規格のRFフランジ |
| SMT 20K |
標準仕様 |
| 本体 |
FCD-S |
| 要部 |
SCS13 |
| シートパッキン |
NBR |
| フランジ |
JIS |
| 塗装 |
エポキシ樹脂 |

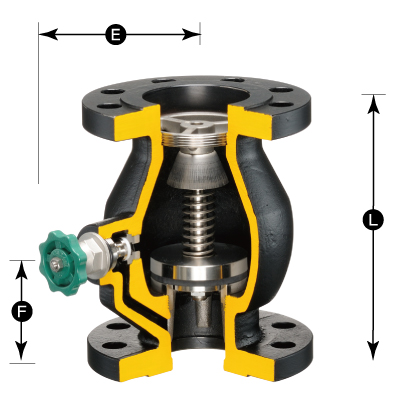

| SMT 20K 標準寸法 単位(mm) |
| 呼径 |
品番 |
L |
E |
F |
質量(kg) |
| 40 |
SMT-203 |
170 |
129 |
85 |
6.5 |
| 50 |
SMT-204 |
190 |
140 |
95 |
8.5 |
| 65 |
SMT-205 |
210 |
147 |
105 |
11.5 |
| 80 |
SMT-206 |
235 |
152 |
117 |
16 |
| 100 |
SMT-207 |
255 |
167 |
127 |
23 |
| 125 |
SMT-208 |
300 |
188 |
150 |
38 |
| 150 |
SMT-209 |
320 |
206 |
160 |
52 |
E.Fの寸法及び質量は参考値です。
製品価格につきましてはお問合せください。
図面・外観図・価格表の閲覧・ダウンロード
